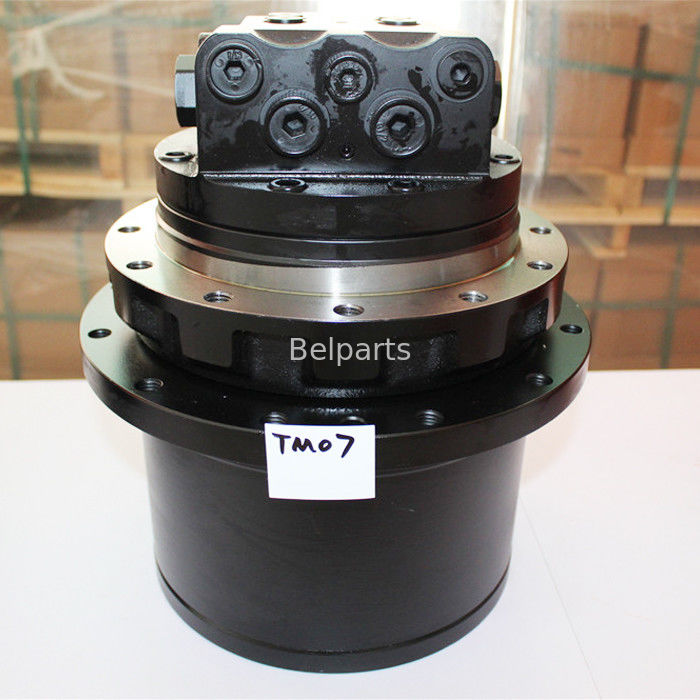

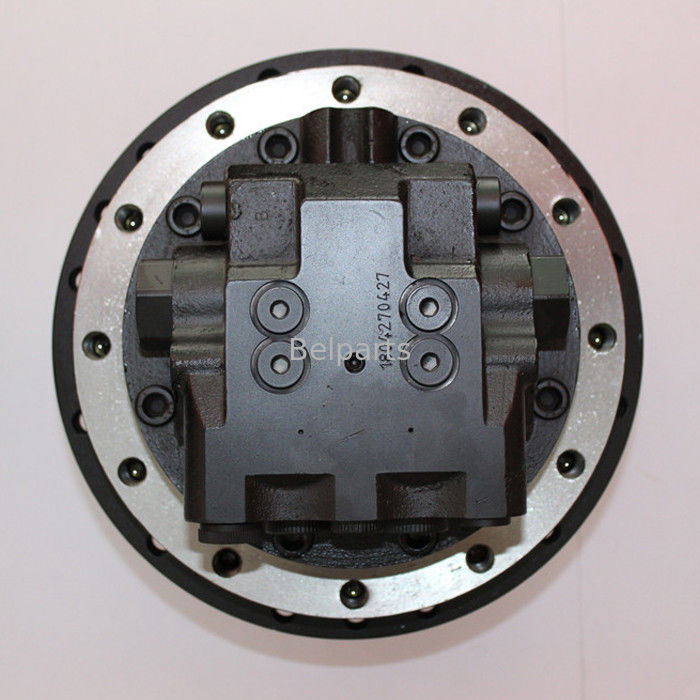

Motor de Redução Final Doosan Daewoo DH55 DH60 DH60-7 DX60W | TM07VC (2401-9301C, 401-00473)
Redutor de Esteira Hidráulico de Alta Torque 8.340 N·m de Velocidade Dupla com Flange Duplo de 12 Furos M14.Montagem de motor de redução final de acionamento de esteira hidráulica TM07VC nova e robusta, projetada para escavadeiras de esteira e rodas Doosan / Daewoo de 5,5 a 6,5 toneladas. Totalmente intercambiável com os números de peça OEM genuínos da Doosan2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, e 170403-00100B.
1. Especificações Técnicas de Operação
(Autoridade verificada através de catálogos de engenharia Doosan Mottrol e manuais de peças Doosan Infracore)
| Parâmetro de Engenharia | Métrica Técnica Verificada |
|---|---|
| Números de Peça OEM Doosan | 2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 170403-00100B |
| Plataforma do Motor Hidráulico | TM07VC (Motor de Pistão Axial de Deslocamento Variável com Redutor Planetário Integrado de Duas Estágios) |
| Modelos Compatíveis Doosan / Daewoo | DH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (Série de 6 Toneladas) |
| Classe de Peso da Escavadeira | Mini / Midi Escavadeiras de 5,5 a 6,5 Toneladas |
| Deslocamento do Motor (Mín / Máx) | 34,0 / 55,8 cm³/rev (Mudança Automática de Velocidade Dupla) |
| Relação de Redução da Engrenagem Planetária | 53,71:1 |
| Torque Máximo de Tração de Saída | 8.340 N·m |
| Pressão Máxima de Alívio do Sistema | 34,3 MPa (343 bar / 4.975 PSI) |
| Grau de Qualidade e Garantia | 100% Novo Padrão |
2. Verificação Física de Encaixe e Dimensões de Montagem
(Tabela de verificação física de encaixe direto correspondendo ao desenho técnico OEM TM07VC)
| Localizador de Desenho | Parâmetro Crítico de Encaixe | Dimensão Física / Especificação |
|---|---|---|
| A | Círculo de Parafusos da Coroa (PCD) | Ø345 mm |
| B | Diâmetro do Cubo Piloto da Coroa | Ø268 mm (Flange de Centralização da Coroa) |
| C | Diâmetro do Pino do Cubo da Coroa | Ø306 mm |
| D | Círculo de Parafusos da Estrutura (PCD) | Ø124 mm |
| E | Diâmetro do Piloto da Estrutura | Ø68 mm |
| F | Diâmetro do Pino da Estrutura | Ø244 mm |
| G / H / J | Etapas de Alinhamento do Chassi | G: 210 mm | H: 250 mm | J: 282 mm |
| K | Rosca do Parafuso da Flange da Coroa | 12 × M14 × P2.0 |
| L | Rosca do Parafuso da Estrutura da Esteira | 12 × M14 × P2.0 |
| M | Portas Principais de Trabalho Hidráulico (A/B) | PF 1/2" (Entrada/Saída de Alta Pressão) |
| N | Porta de Dreno do Cárter (T) | PF 3/8" (Alívio de Baixa Pressão do Cárter) |
| P | Porta de Acionamento Piloto de Velocidade Dupla (Pi) | PF 1/4" (Seleção de Velocidade de Deslocamento) |
3. Resolução de Desvio de Rastreamento e Travamento da Engrenagem Planetária Doosan DH55 / DH60
Enfrentando deslizamento da esteira sob carga, arrasto de um lado ou calor excessivo ao redor do cubo planetário? Em escavadeiras Doosan DH e DX de 5,5 a 6,5 toneladas, a escavação contínua e a nivelamento em encostas sujeitam o trem de engrenagens planetárias de 53,71:1 a cargas de choque severas. Ao longo de ciclos de trabalho prolongados, o desgaste da vedação mecânica (vedação duo-cone) leva à depleção do óleo lubrificante da engrenagem e à entrada de sujeira abrasiva, resultando em lascamento da engrenagem planetária e colapso do rolamento de agulhas. Concomitantemente, o risco na placa oscilante do motor e na placa de temporização da válvula causa bypass interno diretamente para a linha de dreno (PF 3/8"), resultando em desvio de rastreamento e pouca força de tração em subidas. A instalação de nossa nova montagem TM07VC (2401-9301C) restaura o torque máximo de saída de 8.340 N·m, o kickdown preciso de 2 velocidades e 100% de eficiência hidráulica.
4. Perguntas Frequentes (Técnicas e Comerciais)
Para Proprietários de Máquinas e Mecânicos de Frota (Insights do Lado C)
P: Como verifico se esta unidade TM07VC corresponde à minha escavadeira Doosan DH60-7? R: Meça o padrão de furos de montagem e os diâmetros do cubo: este acionamento possui um PCD de parafusos da coroa de Ø345 mm com 12 parafusos × M14, um piloto da coroa de Ø268 mm, um pino da estrutura de Ø244 mm, e 12 parafusos × M14 na lateral da estrutura. Se o número de furos for 12 em ambos os lados, ele se encaixa diretamente sem modificação na máquina.
P: Este motor de redução final vem pré-carregado com óleo de engrenagem planetária? R: Não. As montagens de deslocamento são enviadas apenas com fluido de teste protetor contra ferrugem interno. Antes de operar a máquina, encha o alojamento da redução planetária com aproximadamente 1,2 a 1,5 litros de óleo de engrenagem para serviço pesado SAE 80W-90 ou 85W-140 GL-5 até que o óleo atinja o plugue de nível horizontal.
Para Revendedores de Equipamentos e Instalações de Reparo (Insights do Lado B)
P: Qual é a intercambialidade entre os números de peça Doosan 2401-9301C, 401-00473, e 170403-00098? R: Esses números de peça representam as supersessões oficiais de fábrica Doosan/Daewoo para a mesma plataforma de redução hidráulica TM07VC (relação de engrenagem de 53,71:1, torque de 8.340 N·m, portas principais PF 1/2"). Eles são 100% intercambiáveis física e hidraulicamente, permitindo que os distribuidores consolidem o estoque de peças em máquinas Doosan DH55, DH60-7 e DX60W com um único SKU.

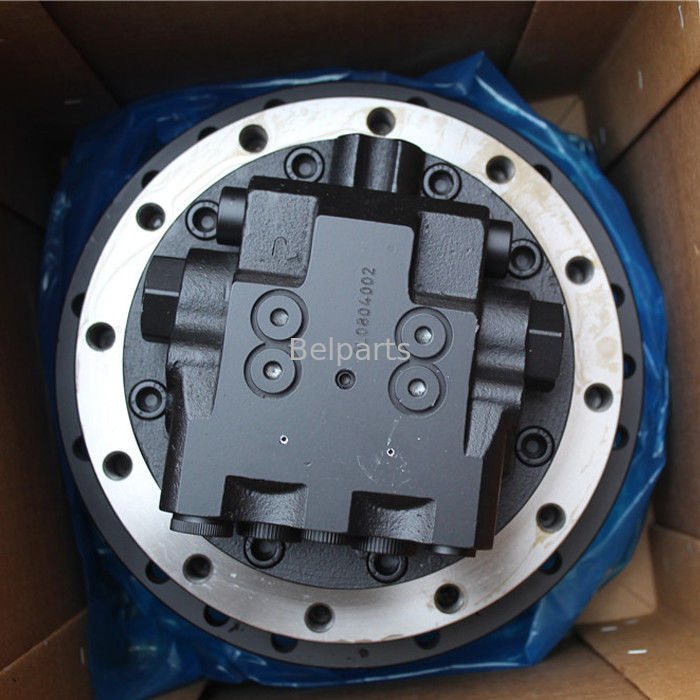

P: Qual padrão de embalagem de exportação é usado para frete internacional? R: Cada unidade TM07VC é tratada com revestimento antiferrugem, equipada com tampas de porta robustas, selada em um saco de polietileno VCI resistente à umidade e fixada dentro de uma caixa de madeira reforçada e fumigada ISPM-15, construída para transporte marítimo e aéreo global.
