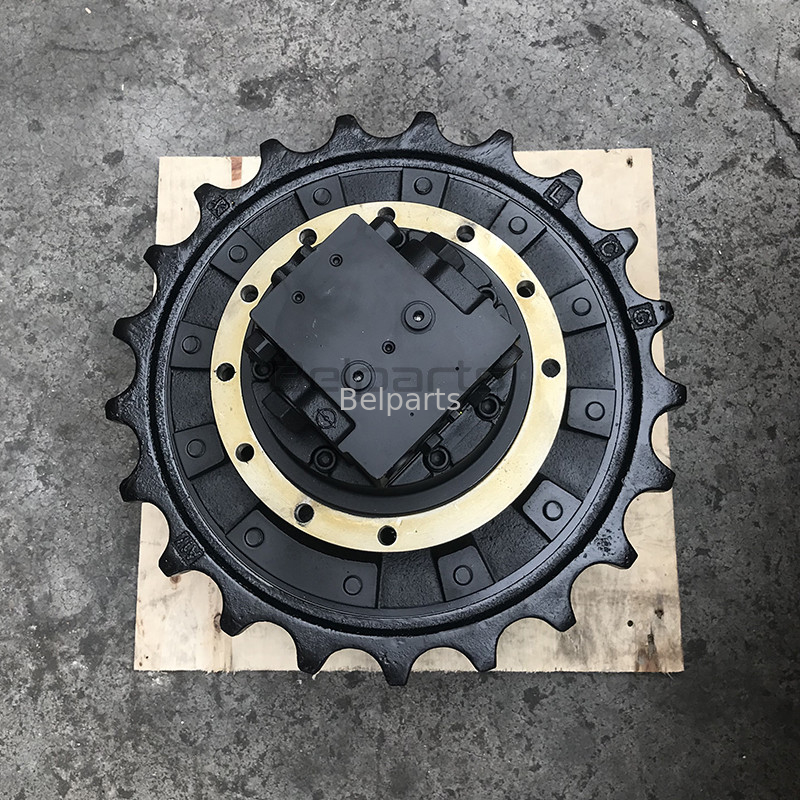

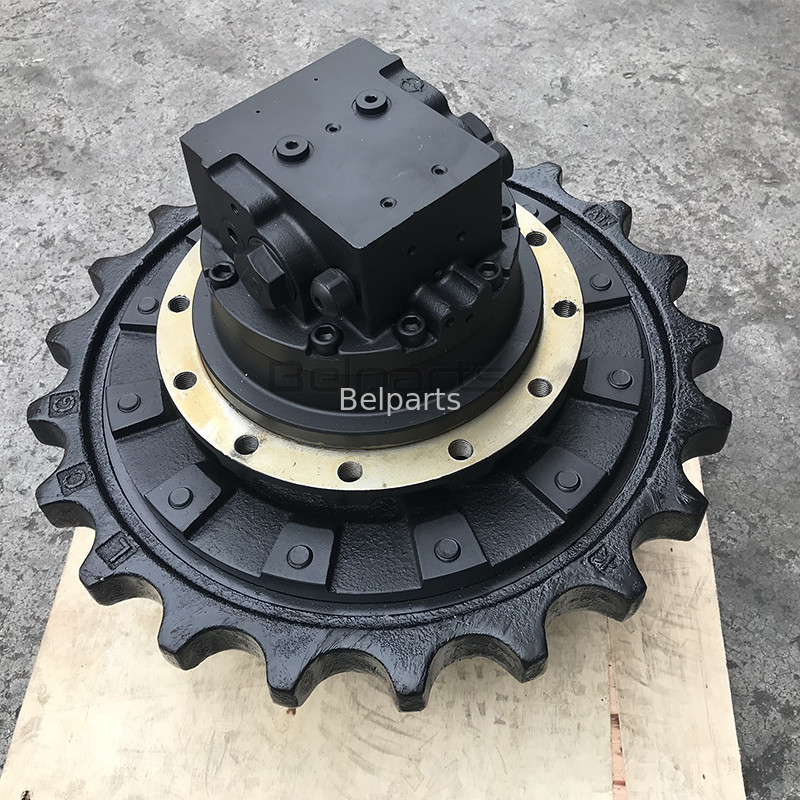

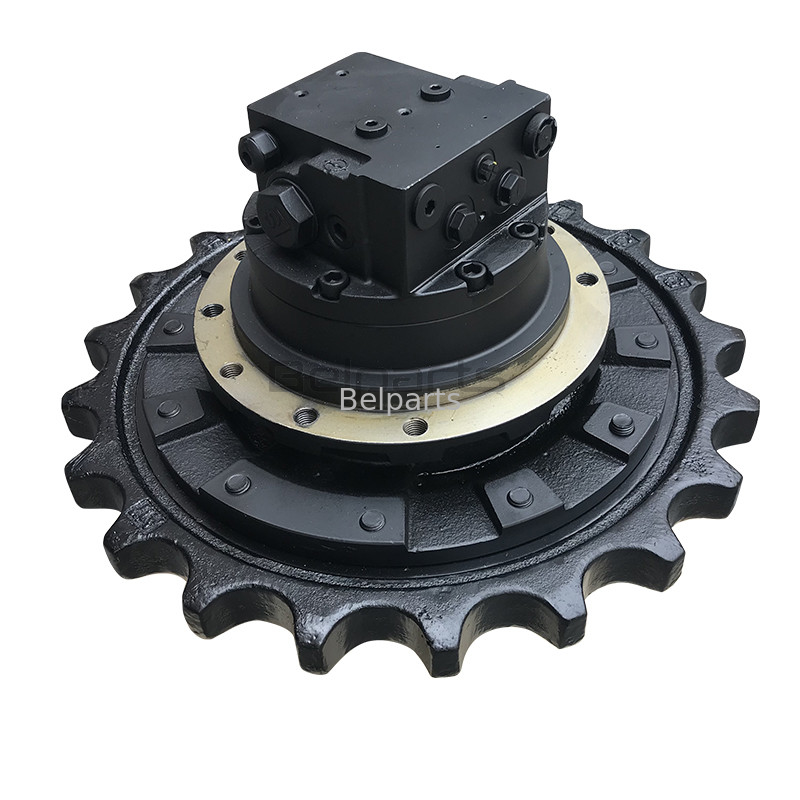

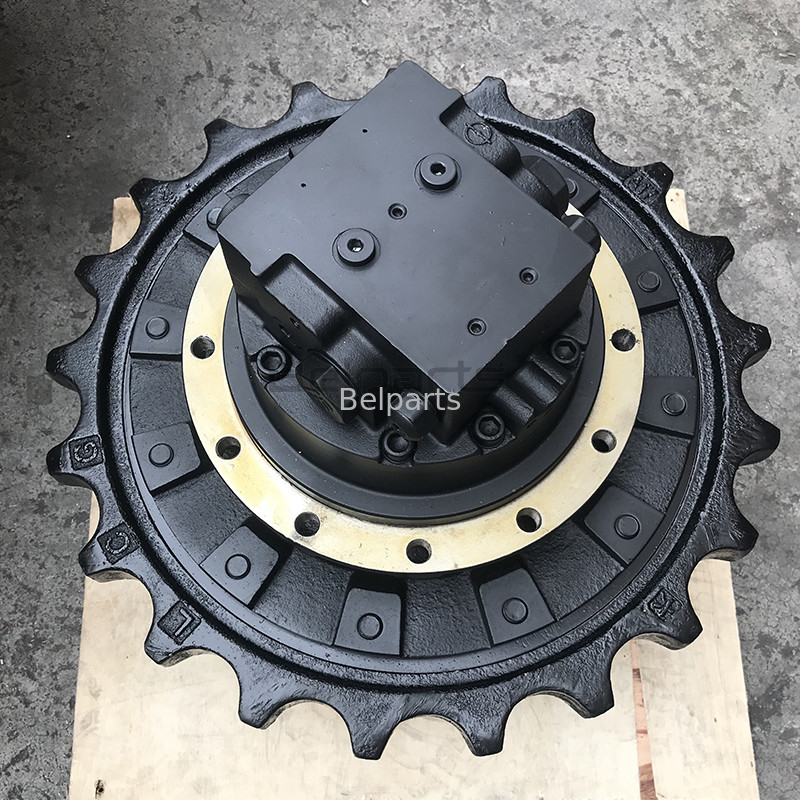

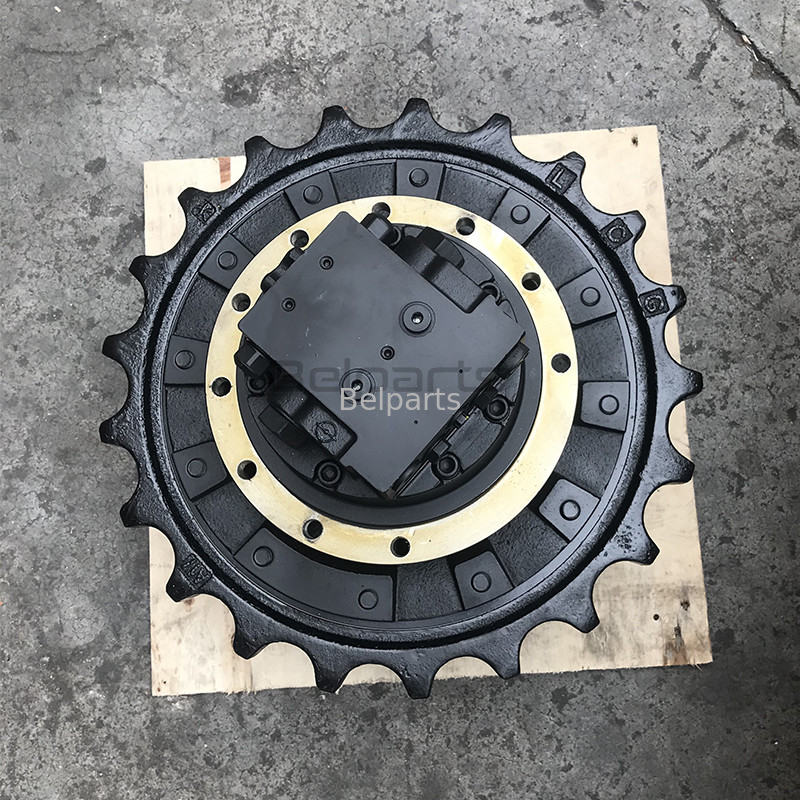

172900-66370 182900-33470 Redução Final para Yanmar B6U VIO60-6B| Nabtesco GM06VL TM06N Motor de Deslocamento
Encaixe de Pinhão Pesado de 230mm e Profundidade de Piloto de 75,5mm para Escavadeiras Yanmar de 5,0-6,0T.Motor de deslocamento hidráulico Nabtesco GM06VL / TM06N de dupla cilindrada (Snellgange 2 Velocidades) de especificação OEM, completo com caixa de engrenagens planetárias integradas, projetado especificamente para miniescavadeiras Yanmar B6U VIO60-6B.
1. Especificações Técnicas de Operação
(Autoridade verificada através de catálogos de peças Yanmar EPC e bancos de dados de engenharia GM06VL/TM06N)
| Parâmetro de Engenharia | Valor Métrico Verificado |
|---|---|
| Números de Peça OEM Yanmar | 172900-66370, 182900-33470 (Alt: 17290066370, 18290033470, 182900-3347) |
| Plataforma Central do Motor de Acionamento | Nabtesco GM06VL Alternativo / Série TM06N (Pistão Axial 2 Velocidades) |
| Máquina Yanmar Compatível | Yanmar B6U VIO60-6B (Também serve nas séries B6, B50-2) |
| Classe de Peso da Escavadeira | Classe de 5,0 - 6,0 Toneladas |
| Pressão Hidráulica de Operação | 21,0 - 24,5 MPa |
| Padrão de Parafusos de Montagem do Chassi | 9 × M14 (Parafusos de Quadro de φ14 mm) |
| Padrão de Parafusos do Pinhão de Acionamento | 12 × M14 (Parafusos do Pinhão de φ14 mm) |
| Massa Líquida da Unidade | 61,0 kg (Estrutura Fundida de Serviço Pesado) |
| Tamanho da Embalagem da Caixa | 38 × 38 × 49 cm |
| Condição / Garantia | 100% Novo / 12 Meses |
2. Desenho Completo do Trem de Rodagem e Dimensões de Montagem
(Medições diretas de engenharia do desenho TM06N para quadros de esteira Yanmar B6U)
| Indicador de Dimensão | Valor Métrico | Função e Descrição de Encaixe |
|---|---|---|
| A (Profundidade do Degrau Piloto) | 75,5 mm | Profundidade de localização do trem de rodagem de engajamento profundo |
| ØB (Piloto Externo do Quadro) | 220 mm | Registro de montagem externa do chassi |
| ØC (Piloto Interno do Quadro) | 180 mm | Registro de localização interna da estrutura da esteira |
| ØD (Piloto Interno do Pinhão) | 230 mm | Espigão de centralização do pinhão de acionamento de 230 mm de serviço pesado |
| ØE (PCD de Parafusos do Pinhão) | 262 mm | Diâmetro do círculo de passo de 12 furos para pinhão de acionamento |
| ØF (Diâmetro Externo da Flange) | 284 mm | Diâmetro da flange de montagem estrutural principal |
| Padrão de Parafusos do Quadro da Esteira | 9 × M14 | Montagem direta no quadro do trem de rodagem OEM |
| Padrão de Parafusos do Pinhão de Acionamento | 12 × M14 | Padrão M14 de 12 parafusos para alta resistência ao cisalhamento de tração |
3. Resolução da Deflexão da Flange e Atraso na Troca de Duas Velocidades da Yanmar B6U VIO60-6B
Sua Yanmar B6U de 6 toneladas está atrasada em empurrões pesados de vala ou tremendo ao mudar para alta velocidade? A plataforma de cauda zero Yanmar B6U transmite torque antirotacional intenso através de seu pinhão de acionamento de 230 mm. A terraplanagem contínua e pesada a 24,5 MPa sujeita a profundidade do piloto de 75,5 mm (A) a uma severa alavancagem radial. Ao longo de altas horas de operação, o jogo final dos rolamentos internos afrouxa, fazendo com que as engrenagens de redução GM06VL engrenem em ângulos desalinhados. Concomitantemente, a contaminação do fluido dentro do bloco de mudança de duas velocidades Snellgange impede a troca suave de cilindrada, deixando a esteira presa em alta marcha e esgotando a força de tração em baixa velocidade. A instalação de nossa redução final usinada de precisão 172900-66370 restaura o alinhamento concêntrico de 230 mm em 100%, elimina a folga das engrenagens e fornece deslocamento confiável em duas velocidades.
4. Perguntas Frequentes (Técnicas e Comerciais)
Para Proprietários e Operadores de Máquinas (Insights do Lado C)
P: Este acionamento final TM06N será montado diretamente em minha Yanmar B6U sem modificar o pinhão de acionamento? R: Sim. Ele corresponde diretamente aos números de peça OEM de fábrica 172900-66370 e 182900-33470. O piloto do quadro de 180 mm (ØC), o piloto do pinhão de 230 mm (ØD), o PCD do pinhão de 262 mm (ØE com 12 furos x M14), e a profundidade do degrau de 75,5 mm (A) se alinham perfeitamente com o quadro da sua esteira B6U existente.
P: Qual é o procedimento obrigatório de lubrificação inicial antes de operar este acionamento de substituição? R: Pré-encha o cárter do motor hidráulico com fluido ISO VG 46 novo através do bujão de drenagem superior do cárter. Separe, encha a caixa de engrenagens planetárias com lubrificante de engrenagem de extrema pressão SAE 80W-90 até o bujão de verificação do nível de óleo horizontal antes de dar partida no motor.
Para Revendedores de Equipamentos e Instalações de Reparo (Insights do Lado B)
P: Como 172900-66370 se referencia com 182900-33470 e Nabtesco GM06VL? R: 172900-66370 e 182900-33470 são números de peça de montagem intercambiáveis diretos de fábrica em toda a série Yanmar B6U e B6. Esta unidade TM06N serve como substituição robusta para a plataforma original Nabtesco GM06VL, permitindo a consolidação de estoque de SKU único.
P: Quais são as especificações exatas de logística de frete para envio de exportação? R: A montagem embalada tem um peso líquido de 61,0 kg (peso bruto embalado aprox. 64,0 kg) e mede 38 × 38 × 49 cm (0,071 CBM). Cada acionamento é selado em embalagem plástica com inibidor de corrosão por vapor (VCI) e aparafusado firmemente dentro de uma caixa de madeira de exportação fumigada certificada ISPM-15.
