Komatsu PC600-6 / PC600LC-6 cilindro de bala hidráulica PN:21M-63-02101
1Informações Básicas do Produto
Este cilindro de bala hidráulica super pesado é fabricado com precisão como um substituto direto OEM para as escavadeiras de mineração grandes de trilha padrão Komatsu PC600-6 e PC600LC-6 de trilha longa.Como componente principal de potência hidráulica dos equipamentos de trabalho frontais, controla a elevação e a descida da barra para lidar com a escavação de rochas pesadas, o carregamento de minério maciço, a mineração a céu aberto e os projetos de movimentação de terra pesada em grande escala.Pedreiras e grandes infraestruturas de mineração.
Todos os cilindros são estritamente produzidos em conformidade com os desenhos técnicos originais da Komatsu e com os padrões OEM, com dimensões de montagem totalmente consistentes, espaçamento entre orifícios de alfinete e layout de porta hidráulica.Instalação directa por parafuso sem corte, solda ou qualquer modificação secundária no local.
| Ponto |
Especificações |
| Nome do produto |
cilindro de bala hidráulica |
| Modelo aplicável |
Komatsu PC600-6, PC600LC-6 Grande escavadeira de mineração |
| Número da peça OEM |
21M-63-02101 |
| Grau do produto |
Novo mercado de pós-venda de qualidade |
| Garantia |
12 meses contra defeitos de fabrico |
| MOQ |
1 unidade, estoque suficiente para expedição imediata |
| Padrão QC |
Certificado ISO9001, teste de pressão hidráulica total e fadiga cíclica antes da entrega |
2Parâmetros técnicos essenciais
| # |
Parte N°. |
Descrição |
Qty. |
| G-1 |
21M-63-X2101) |
Grupo CYLINDER, L.H. |
1 |
| G-1 |
21M-63-X2111) |
CYLINDER GROUP, R.H. |
1 |
|
- Não. |
Não, não, não, não. |
|
| 1 |
21M-63-02101 |
CILÍNDRO DE BOOM ASS'Y |
1 |
| 1 |
21M-63-52141 |
Frigorífico |
1 |
| 2 |
707-76-11160 |
Arbusto |
1 |
| 3 |
07145-00110 |
SEAL, DUST (KIT) |
2 |
| 4 |
07020-00675 |
FIXO, GREASE (sem lubrificante) |
1 |
| 5 |
07043-00108 |
PÚBLICA, (Sem interruptor de pressão de óleo) |
1 |
| 6 |
21M-63-52120 |
Rodas |
1 |
| 7 |
707-76-12530 |
Arbusto |
1 |
| 8 |
07145-00125 |
SEAL, DUST (KIT) |
2 |
| 9 |
707-71-32900 |
Colarinho |
1 |
| 10 |
707-35-91840 |
Anel de apoio (KIT) |
2 |
| 11 |
07000-15175 |
O-RING (Kit) |
1 |
| 12 |
707-71-61320 |
PULSÃO |
1 |
| 13 |
707-27-18960 |
Cabeça, cilindro |
1 |
| 14 |
195-63-93170 |
SEAL, DUST (KIT) |
1 |
| 15 |
07179-13136 |
RING, SNAP |
1 |
| 16 |
707-52-90980 |
Arbusto |
1 |
| 17 |
707-51-12030 |
Packing, ROD (KIT) |
1 |
| 18 |
707-51-12630 |
Anel, tampão (Kit) |
1 |
| 19 |
707-35-91840 |
Anel de apoio (KIT) |
1 |
| 20 |
07000-15175 |
O-RING (Kit) |
1 |
| 21 |
01011-82400 |
BOLT (OP) |
12 |
| 22 |
707-88-75410 |
Máquina de lavar |
12 |
| 23 |
707-36-18520 |
Pistão |
1 |
| 24 |
01310-01225 |
- Vai-te lixar. |
1 |
| 25 |
707-44-18280 |
Anel, pistão (Kit) |
1 |
| 26 |
707-39-18830 |
RING,WEAR (KIT) |
2 |
| 27 |
707-44-18920 |
Anel (KIT) |
2 |
| 28 |
07001-05110 |
Anel de apoio (KIT) |
2 |
| 29 |
07000-15110 |
O-RING (Kit) |
1 |
| 30 |
21M-63-52171 |
Tubo, L.H. |
1 |
| 30 |
21M-63-52271 |
Tube, R.H. |
1 |
| 31 |
21M-63-52180 |
Tubo, L.H. |
1 |
| 31 |
21M-63-52280 |
Tube, R.H. |
1 |
| 32 |
01435-01055 |
BOLT, MOUNT DROYER para suportes e molduras |
8 |
| 33 |
07000-13035 |
Portas de entrada e saída do O-RING, do COOLER superior |
2 |
| 34 |
707-88-21170 |
Parâmetros |
1 |
| 35 |
707-88-95820 |
BAND |
1 |
| 36 |
01010-81240 |
BOLT, PARA O PELO ajustando BOLT |
4 |
| 37 |
01643-51232 |
A prova deve ser efectuada com um comprimento igual ou superior a 30 mm. |
4 |
| 38 |
07283-23442 |
Clipe, ((com sob o espelho) |
1 |
| 39 |
01643-31032 |
Lavadora, (com direcção automática de emergência) |
2 |
| 40 |
01599-01011 |
NUT, (com sob o espelho) |
2 |
| 41 |
01010-81025 |
BOLT, para a cobertura da tela? |
2 |
| 42 |
01643-31032 |
Lavadora, (com direcção automática de emergência) |
2 |
| 43 |
707-88-33040 |
CAP,SLEEVE (para transporte marítimo) |
2 |
| 44 |
07371-31049 |
Flanco, FRAGÃO - Fim da válvula divisória |
4 |
| 45 |
07372-21035 |
Para os veículos a motor, a velocidade máxima de travagem deve ser igual ou superior a 50 km/h. |
8 |
| 46 |
01643-51032 |
A prova deve ser efectuada com um comprimento igual ou superior a 30 mm. |
8 |
|
- Não. |
Não, não, não, não. |
|
| K |
707-99-68580 |
Kit de serviço |
2 |
| Especificações |
Dados |
| Diâmetro da fenda |
180 mm |
| Diâmetro da haste do pistão |
115 mm |
| Tração de trabalho |
1720 mm |
| Pressão de trabalho nominal |
31.4 MPa |
| Pressão de ensaio de fábrica |
47.1MPa (1,5 vezes a pressão de trabalho nominal) |
| Material do cano |
Aço ligado sem costura de ultra alta resistência com afiado interno de precisão |
| Rodas de pistão |
40CrMo aço tratado termicamente, 30 ~ 35μm espessura cromado duro, HRC68 ¢ 72, ultra resistência ao desgaste e desempenho anti-dobragem para cargas pesadas de mineração |
| Kit de selos correspondente PN |
21M-63-02101K |
| Temperatura de funcionamento |
-25°C ~ +85°C |
| Características estruturais |
Orifícios para orelhas de uso pesado duplo extra grossos com buchas de cobre apagado de grande porte, dispositivo tampão para uso pesado incorporado para absorver impactos violentos durante o movimento recíproco |
3. Vantagens do produto
- Adaptação universal para máquinas de mineração PC600-6 e PC600LC-6
Compatível com ambas as escavadeiras de mineração PC600-6 de pista padrão e PC600LC-6 de pista longa.Conectando perfeitamente as ligações dos braços e as condutas hidráulicas para uma operação de mineração estável de longa duração com carga ultrapesada.
- Estrutura reforçada de minas super pesadas
Barril de cilindro extra grosso e placas de carga integradas reforçadas são especialmente personalizadas para ambientes de mina a céu aberto severos, resistindo a cargas cíclicas ultra-pesadas de longo prazo,impactos de colisão de rochas e abrasão severa para maximizar a vida útil sob condições de mineração adversas.
- Inspecção rigorosa prévia à entrega
Cada cilindro acabado é submetido a um ensaio repetido de ciclo de travagem recíproca de curso completo e a uma detecção de fugas herméticas de alta pressão,Eliminar completamente os riscos ocultos de fugas de óleo internas e externas para evitar paralisações mineiras inesperadas.
- Desempenho excepcional em termos de custos
Oferece a mesma resistência estrutural, estabilidade e duração de serviço das peças de reposição originais OEM da Komatsu, reduzindo efetivamente os altos custos recorrentes de aquisição para grandes oficinas de reparação de minas,Frota de aluguer de equipamentos pesados e grossistas globais de peças sobressalentes de máquinas de mineração.
- Apoio logístico global flexível
Os artigos em estoque podem ser enviados dentro de 3 dias úteis.O transporte marítimo proporciona um transporte por grosso a granel com poupança de custos para os principais mercados mundiais de mineração, incluindo a África, Sudeste Asiático, Médio Oriente e América Latina.
4Resumo do fornecedor
Nossa fábrica tem mais de 10 anos de experiência profissional em P&D e produção em massa de cilindros hidráulicos para escavadeiras de mineração da série Komatsu super grandes PC, incluindo PC600-6 / PC600LC-6.Nós fornecemos boom completo., conjuntos de cilindros de braço e balde com forja pesada madura, afiado profundo de precisão e engenho de tratamento térmico profissional, além de um rigoroso controle de qualidade de todo o processo para peças hidráulicas de nível de mineração.Os nossos cilindros hidráulicos pesados são exportados para todo o mundo durante todo o ano, ganhando confiança a longo prazo e feedback positivo consistente dos distribuidores globais de peças sobressalentes de máquinas de mineração.
5. FAQ
P1: Pode este cilindro de boom caber em escavadeiras Komatsu PC600-7 ou PC650-6?
R: Não. Cada geração e modelo de escavadeiras de grande porte da Komatsu adota números de peças exclusivos e dimensões estruturais únicas sem intercambiabilidade.Por favor, confirme o modelo completo da máquina antes de encomendar.
P2: O pacote padrão inclui o kit de reparação de vedação correspondente?
R: O kit de reparação de selos não está incluído na entrega padrão.

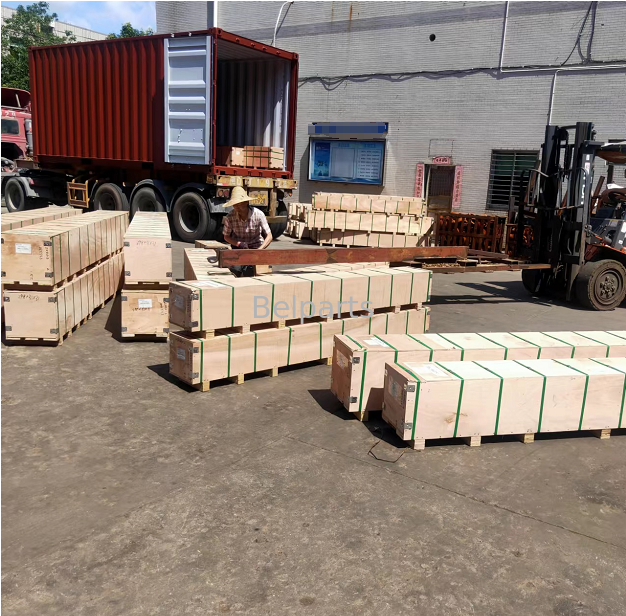

Q3: Como é o cilindro embalado para transporte marítimo de longa distância?
R: Óleo antirruído preenchido na cavidade interna do cilindro, graxa antirruído uniformemente revestida na superfície da haste do pistão.O cilindro inteiro envolto com uma película de PE resistente à água espessa e embalado em caixas de madeira compensada reforçada de exportação extra espessa para evitar arranhões, danos causados por colisões e por umidade durante o longo trânsito marítimo.
Q4: Existem descontos por volume em níveis para a compra de um conjunto completo de cilindros de braço + braço + balde para a série PC600-6?
R: Sim. As encomendas completas de cilindros de equipamento de trabalho beneficiam de descontos de volume graduados.
Q5: Qual o suporte técnico pós-venda se ocorrer uma fuga de óleo no período de garantia de 12 meses?
R: Por favor, forneça fotos claras da posição da fuga e o número de série da escavadora.
